在電子制造業蓬勃發展的當下，印刷電路板（PCB）作為電子產品的 “神經中樞”，其生產質量至關重要。而 PCB 老化工序作為確保產品可靠性的關鍵環節，通常需在 70-150℃高溫環境中持續數小時至數十小時。然而，傳統電加熱或燃?xì)饧訜岱绞絽s深陷高能耗、余熱浪費、環保壓力三大困境，成為行業綠色轉型的 “攔路虎”。在此背景下，熱泵高溫 PCB 老化房系統應運而生，以創新技術架構與關鍵技術突破，重塑電子制造節能新范式，為行業可持續發展注入強勁動力。

1. 系統核心需求與挑戰

工藝要求：PCB老化通常需在70-150℃高溫環境中持續數小時至數十小時，傳統電加熱或燃?xì)饧訜崮芎母?、溫度波?dòng)大。

痛點問題：

高能耗：電加熱效率低（COP≈1），長期運行成本高。

余熱浪費：老化房排風含大量高溫廢熱（80-120℃），直接排放造成能源浪費。

環保壓力：傳統加熱方式碳排放高，不符合綠色制造要求。

2. 熱泵高溫老化房系統設計

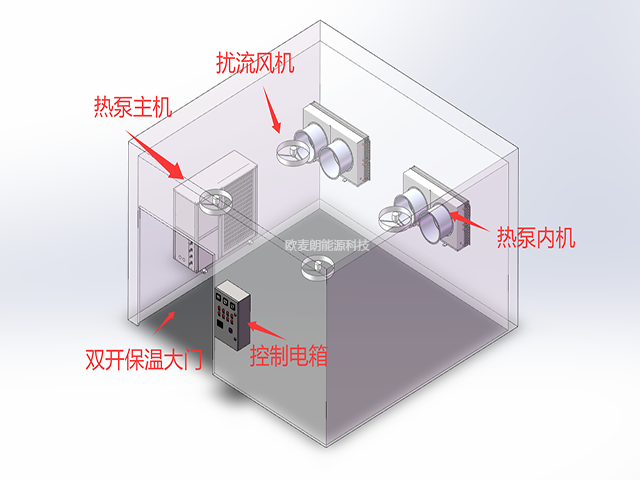

（1）系統架構

熱泵高溫供熱模塊：

復疊式熱泵：采用兩級壓縮，將輸出溫度提升至150℃以上。

高溫工質：選用R245fa、R1234ze(Z)等高溫制冷劑。

余熱回收模塊：

排風余熱回收：通過熱泵蒸發器吸收老化房排風余熱（80-120℃），轉化為高溫?zé)嵩垂┬嘛L(fēng)預熱或工藝用熱。

熱管輔助：在高溫段（>100℃）結合熱管技術增強換熱效率。

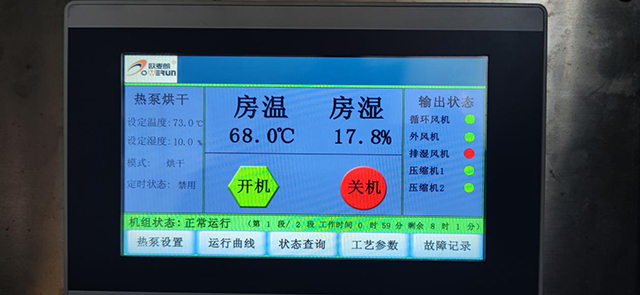

智能溫控系統：

PID動態調節：根據老化曲線實時調整壓縮機頻率與閥門開度，溫度波動控制在±0.5℃。

多區控制：針對大型老化房劃分溫區，避免局部過熱或欠熱。

（2）關鍵技術突破

高溫?zé)岜迷O(shè)計：

耐高溫壓縮：采用耐高溫潤滑油（POE）與陶瓷軸承，適應150℃以上排氣溫度。

防腐處理：針對PCB老化釋放的微量腐蝕性氣體（如鹵素），蒸發器采用鍍鎳銅管或鈦合金材質。

余熱梯級利用：

多級回收：高溫排風先預熱新風，剩余熱量用于其他車間供暖或熱水系統。

儲熱緩沖：集成相變儲熱裝置（如熔鹽），平衡老化房間歇性運行導致的余熱波動。

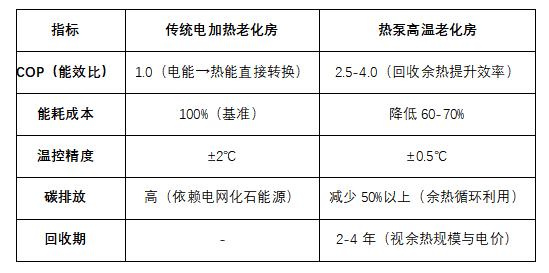

3. 對比傳統方案的性能優勢

4. 典型應用案例

案例1：某PCB廠改造項目

原系統：電加熱老化房，功率200kW，年電費約120萬元。

改造方案：采用復疊熱泵+余熱回收系統。

效果：能耗降低65%，年節省電費78萬元，投資回收期3.2年。

案例2：汽車電子老化測試中心

集成設計：熱泵系統與老化房排風管道直連，余熱用于車間冬季供暖。

效益：年減少天然氣消耗8萬m3，碳減排200噸。

5. 實施難點與解決方案

高溫適應性：

挑戰：常規熱泵在>100℃時效率下降。

方案：采用復疊式熱泵系統。

腐蝕性氣體處理：

挑戰：PCB老化可能釋放酸性氣體腐蝕換熱器。

方案：蒸發器表面涂覆聚四氟乙烯（PTFE）防腐層，定期監測氣體成分。

初始投資較高：

方案：利用政府節能補貼降低前期成本。

6. 未來發展趨勢

工質替代：推廣低GWP（全球變暖潛能值）工質（如R1233zd、R1336mzz-Z）。

AI優化：通過機器學習預測老化房負荷變化，動態調整熱泵運行策略。

零碳工廠集成：結合光伏發電+儲熱系統，實現老化房100%綠色能源供能。

7. 選型與運維建議

選型要點：

根據老化溫度需求選擇熱泵類型（單級/復疊/跨臨界）。

評估余熱回收潛力（排風溫度、流量、連續性）。

運維關鍵：

定期清洗蒸發器/冷凝器，防止積塵影響換熱。

監控制冷劑泄漏，確保環保合規。

熱泵高溫 PCB 老化房通過高效制熱 + 余熱回收 + 智能控制，解決了傳統方案的高能耗、高污染問題，兼具經濟效益與環境效益。隨著技術成熟與政策推動，該方案將成為電子制造業能效升級的核心手段，助力行業實現 “雙碳” 目標。
